耐震充油压力表内的油位浅谈

      耐震压力表为表壳内填充阻尼液(一般为硅油或甘油)的仪表，能够低抗工作环境振动的影响，阻尼液是选甘油也可选

硅油，可以根据客户要求填充阻尼液，下面就耐震充油压力表内的油位加多少为好分析研究如下：

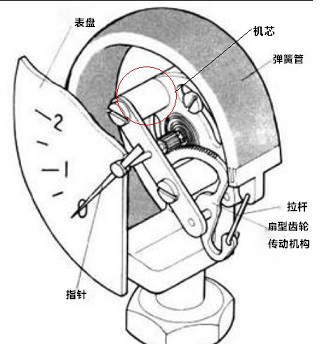

     下面图为压力表内部结构图，弹簧管受压后产生弹性变形，通过拉杆和机芯扇形齿轮传动机构带动指针在刻度盘上指

示压力值。一般压力表（普通压力表或者叫弹簧管压力表）在设备振动比较厉害的场合，使用寿命短，打开盖子，你会发

现，除弹簧管爆管（弹簧管泄露）和装配不可靠外，90%的压力表机芯上的游丝卡在扇型齿轮里过，机芯上的游丝失去

作用，造成压力表指示不正确或者指针不动。


      耐震充油压力表为什么能使用在设备振动大的场合，许多人认为是里面的阻尼液润滑传动机构和减少传动机构磨损，

并减少指针摆动幅度，其实不然，上面已经介绍过，一般压力表损坏主要原因是机芯游丝被扇形齿轮夹坏，阻尼液的作

用是固持住游丝，使机芯游丝保持在同一个平面上并保持良好工作状态，阻尼液粘度越大，机芯游丝的固持性越好，游

丝抖动量越小，游丝越不易被齿轮夹到。通过对损坏的耐震压力表分析，很少有机芯游丝损坏的现象，更加印证了上面

 的道理。

        上面说了阻尼液的作用，那么耐震充油压力表里面的油位应该加多少合理呢？这个问题应该很简单了，油位只要超

过机芯游丝的高度， 即机芯游丝全部浸于阻尼液里即可 。 耐震充油压力表在加注阻尼液的时候不能看到游丝高度的位

置，通过实际计算，油位应该加到表盘直径的3/4高度位置。

      有人会问，我把表里面的油全部加满不是更好。其实不然，考虑到阻尼液液体受热膨胀的影响（被测量介质温度及

环境温度影响），耐震充油压力表表体内一旦有内压（液体膨胀所致），耐震充油压力表示值会失准（小量程的表现最

明显），故一般情况下不建议加满，耐震充油压力表里面的油位加到表盘直径的3/4位置比较合理。
