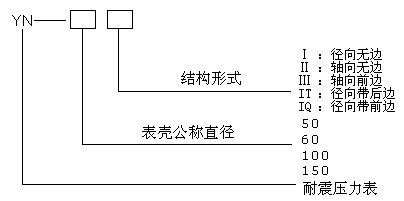

耐震压力表字母表示图解：

主要技术指标

1.精度等级1.5级、2.5级、4级

2.测量范围（MPa）（特殊规格，请在订货时注明）

0~0.1 、 0~0.16 、 0~0.25 、 0~0.4 、 0~0.6 、 0~1.00 、 0~1.6

0~2.5 、 0~4.00 、 0~6.00 、 0~10 、 0~16.00 、0~25.0 、 0~40

0~60、0~100、-0.1~0 、 -0.1~0.06 、 -0.1~0.15 、 -0.1~0.3

-0.1~0.5、 -0.1~0.9 、 -0.1~1.5 、 -0.1~2.4

3.仪表公称直径 ￠40、 ￠50、 ￠60、 ￠100、￠150

4.仪表外壳材料08F（镀铬）（喷塑、颜色订货时注明） 铸铜 不锈钢

5.螺纹连接尺寸 ￠40、 M10x1、 ￠50、 ￠60、M14x1.5 、￠100、￠150、 M20x1.5（特殊螺

  纹订货时注明）

6.内部填充阻尼液（1）甘油 （2）硅油（根据用户需求填充）

7.工作条件　

(1)温度 环境温度-05~60摄氏度 特殊需要可-40~80摄氏度

(2）工作压力静压测量压力值在上限压力的1/3~3/4之间，波动压力条件下测量压力值应在上限的1/3~2/3之间

(3) 相对湿度小于等于80%

(4) 工作震动频率小于等于25Hz振幅，小于等于1mm介质振动，频率小于等于3Hz，小于等于+-30%。

(5) 耐震压力表必须垂直安装，安装及拆卸时不允许用手搬板外壳。
