电接点压力表YX-150 0~4.0MPA

压力表展示中心

产品名称：

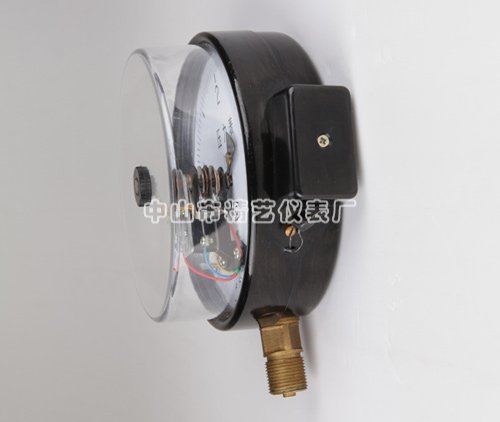

电接点压力表YX-150 0~4.0MPA
产品简介：
电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。　　

电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹

性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指

示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得

以断开或接通，以达到自动控制和发信报警的目的。

型号	Y-40 Y-40Z	Y-60 Y-60Z Y-60ZT	Y-100 Y-100Z Y-100ZT	Y-150 Y-150ZT	Y-200	Y-250
公称直径（MM）	Φ40	Φ60	Φ100	Φ150	Φ200	Φ250
接头螺纹	M10X1	M10X1 M14X1.5	M20X1.5
精度等级	2.5		1.6
测量范围	0~0.06 0.1 0.16 0.25 0.4 0.6 1 1.6 0~2.5 4 6 10 16 25 40 60 100 -0.1~0 -0.1~0.06 0.15 0.3 0.5 0.9 1.5 2.4
MPA
参数	使用环境条件：－40～70℃，相对湿度不大于85% 温度影响：使用温度偏离20±5℃时，影响误差变化不大于0.4%/10℃

外形尺寸：单位：mm

抗工作环境振动：V.H.4级（外壳内充液） V.H.4级（外壳内充液）
外壳防护等级：IP64
重量：0.2kg 0.6kg 1.0kg
