使用注意事项：
①仪表安装时应使用扳手旋紧，不应强扭表壳，运输时应避免碰撞。
②仪表使用宜在周围环境温度为－40℃~70℃。
③使用工作环境振动频率≤25HZ，振幅不大于1MM。
④仪表使用范围，应在上限的1/3~2/3之间。
⑤在测量腐蚀性气体介质时或高温介质时请注意选用全不锈钢材质的。
⑥仪表应经常进行检定（至少每三个月一次）。

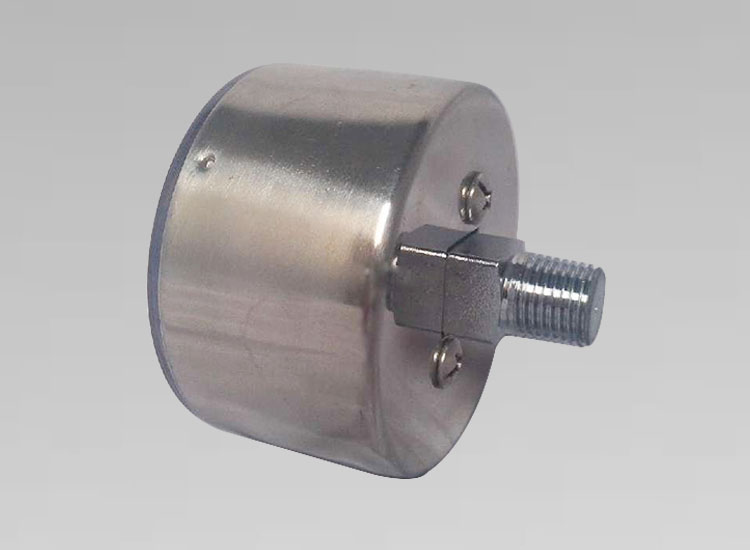

表面直径:60mm
负压量程：-25-0MBAR
接头：1/4NPT
表壳材料:不锈钢
连接方式:轴向连接螺纹
温度条件：环境及工作介质不超过－40℃~70℃
型号和精度等级
|
型号
|
结构形式
|
精确度%
|
测量范围KPa
|
|
YTFE-60
|
径向无边
|
±2.5
|
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；
-2～2；-3～3；-5～5；-8～8；-12～12；-20～20
|
|
YTFE-60TQ
|
径向带后边
|
±2.5
|
|
|
YTFE-60Z
|
轴向无边
|
±2.5
|
|
|
YTFE-60ZT
|
轴向带前边
|
±2.5
|
|
|
YTFE-100
|
径向无边
|
±2.5
|
|
|
YTFE-100TQ
|
径向带后边
|
±2.5
|
|
|
YTFE-100Z
|
轴向无边
|
±2.5
|
|
|
YTFE-100ZT
|
轴向带前边
|
±2.5
|
|
|
YTFE-150
|
径向无边
|
±2.5
|
|
|
YTFE-150TQ
|
径向带后边
|
±2.5
|
|
|
YTFE-150Z
|
轴向无边
|
±2.5
|
|
|
YTFE-150ZT
|
轴向带前边
|
±2.5
|
|
|
注：轴向可按要求带方形前边。
|
|||
使用环境条件：-25～55℃，相对湿度不大于80% 。
抗工作环境振动：V.H.3级
用途:此款压力表，精选优质材料精制而成。该压力表采用膜盒作为测量微小压力的敏感元件,用于测量管道
终端用气压力显示,主要应用于量测KPa级压力，测量对铜不腐蚀的微压和负压,广泛适用于瓦斯燃烧设备、涂装设
备，热能设备和燃气加热系统、煤气管道工程如锅炉通风,鼓风，引风，烟气及制粉等系统的微压和微负压，以及
气体管道燃烧设备,现场指示微弱气液体压力.如调压箱，调压闰，燃烧机，燃烧器，风机，呼吸器，锅炉，烤炉，
烘箱，厨具等工业设备用气测量显示仪表。
