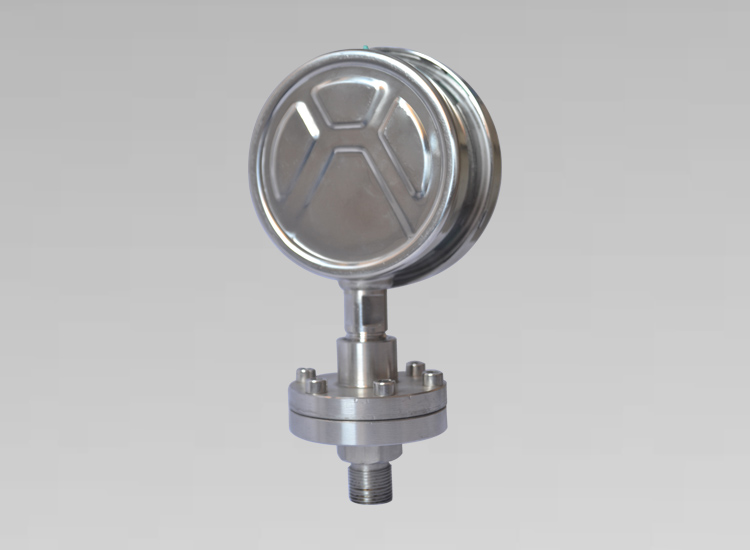

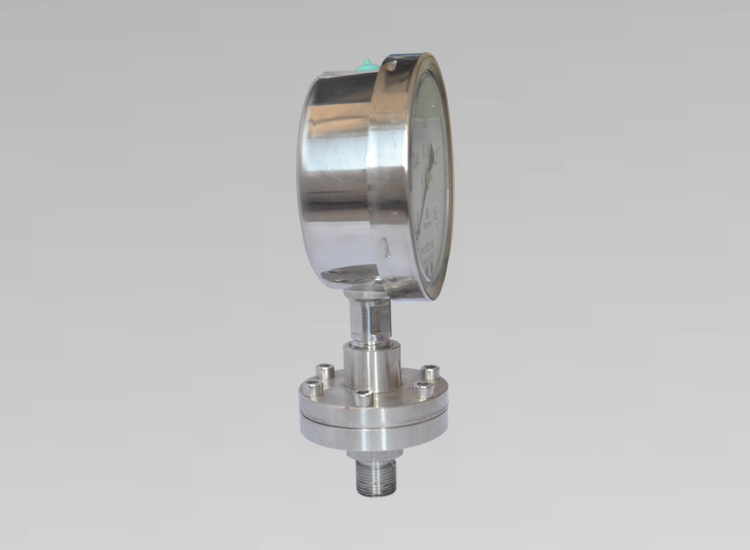

二、螺纹隔膜压力表技术参数

表头外径:

63mm(2.5inch)

76mm(3inch)

100mm(4inch)

150mm(6inch)

安装形式:法兰连接，1/4"1/2" 3/4"1"1-1/2"2"等

压力量程:

常压型:0~40 Kg (MAX)

高压型:0~400 Kg ((MAX)

负压型:-760~0mmHg ((MAX)  / -0.1~0 Mpa (MAX)

压力真空型:-1~0~35 kg(MAX)

法兰规格:按GB/T国标，ANSI 150/300LB RE用户可对法兰标准进行选择，可接受用户其规格的特殊订货,或按图纸加工.

外壳材质: (1)碳钢烤漆,铁壳喷塑,铁壳镀铬;(2)不锈钢1Cr18Ni9Ti,不锈钢SUS304

防护等级:IP64或按客户要求

指针材质:塑制 ※ 铝制

表头在常温条件下:

63mm(2.5inch)：2.5%f.s.或1.6%f.s.

76mm(3inch)：2.5%f.s.或1.6%f.s.

100mm(4inch):2.5%f.s.或1.5%f.s.1.0%

150mm(6inch):1.5%f.s.或1.0%f.s.

巴登管材质:青铜,磷铜,不锈钢SUS304,SUS316,SUS316L

机芯材质:铜合金,不锈钢SUS316

安装环境:按仪表的安装要求

接头材质:铜合金,不锈钢SUS316

刻度单位:kgf/cm2, Mpa,Bar,kpa,Psi,cmHg,mmHg,inHg


认可标准:GB1226-2000/ASME B40.1

刻度盘材质:铝制


随机附件:(1)合格证(2)使用说明

罩圈材质:碳钢烤漆,铁壳镀铬,不锈钢1Cr18Ni9Ti(SUS304)

可选项目:

1.高粘度或易结晶或酸性，碱性介质量测可选配不锈钢隔膜座或PP隔膜座。

2.高温介质量测可选配：翅片散热器，冷凝散热器。

3.如有安装位置的限制可选配：不锈钢连接弯管，不锈钢延长连接软管。

4.如用于压力脉冲较大的介质可选取配：不锈钢缓冲弯管或阻尼器。

5.如需要在不用或更换压力表时不停机做业，须隔断压力表和被测介质的可选配压力表开关。

镜面材质:压克力,PC,玻璃,钢化玻璃,安全玻璃

填充介质:

硅油(低粘度):一般用 -30~50℃

硅油(高粘度)：高温用 -20~60℃

甘油(丙三醇):食品用 -５~４0℃

丙三醇：食品用 -５~40℃

氟化油：盐类，酸类用　 -20~50℃

使用温度:-30~50℃（工作温度持续高于８０℃建议外加散热装置)

相对湿度:10%~80%(RH)

订购须知:

1.请注明所需压力表的表头尺寸。

2.请注明所需压力表的量度程。

3.请注明所需压力表的安装方式。

4.请注明所需压力表的界面类型。

5.请注明所需压力表的中间方式。

6，请注明所需压力表量测介质工作温度。

7.请注明所需压力表量测介质类型

适用介质:适用有腐蚀性易结晶,高粘度,高温,易凝固和有固体浮游物、的流体介质及固液混合流体介质.
