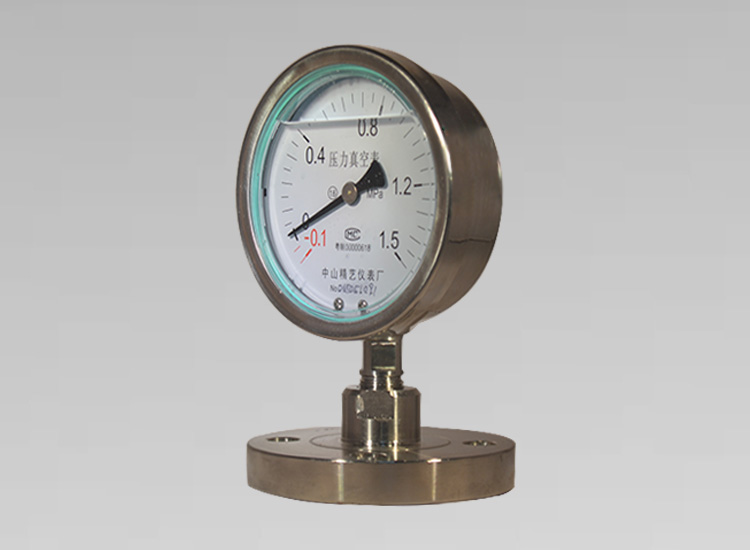

隔膜压力表是压力中的一种类型，这种压力表与普通压力表是不相同的，它在技术设计上更加科学合理，能够满足

一些行业的特殊要求;是指隔膜装置(内部灌装工作液体)将指示部分与被测介质隔离的压力表。

1.隔膜材料：隔膜压力表是由不同材料做成的，比如说哈氏合金、蒙乃尔合金等等，这些材料的性能是很好的，可以满

   足不同行业的需求。

2.结构原理：隔膜压力表中的隔膜是在被测介质压力下作用的，它可以随着环境的需求而变形，密封液被压，这样就形

   成了一个压力，压力会传到至压力仪表上去，从而显示被测介质的压力值。

3.温度影响：隔膜压力表的使用与温度是有很大的关系的，它的隔膜受到热膨胀之后会相应地变形，如果温度超过正常

温度的一定范围，隔膜压力表在使用的时候就会出现一个误差值。

4.液位差：隔膜压力表在使用的时候是靠软管连接的，在安装的时候如果它的位置不正确，是会形成一个液压差的。

以下就是隔膜压力表的主要技术参数，相信大家对这种压力表有了一个更深的了解了吧。现如今，隔膜压力表的使用是

很频繁的，它的使用可以给相关行业带来很多经济效益。

 1. 温度特性：

     由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部

温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪

表，则影响更明显。一般受压部温度误差规定不大于0.1％/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度

影响量与隔膜装置受压部温度影响量两者之和。

2.精度等级 :1.5级 ；2.5级

3.测量范围（Mpa）[2]

   螺纹连接式:~0.1~0至0~60

法兰连接式:~0.1~0至0~25

卡箍卫生型:~0.1~0至0~2.5

4.隔膜材料 :0Crl7Nil2Mo2（316）；蒙乃尔合金（Cu30Ni70）；哈氏合金（H276C）；钽（Ta）及氟塑料（F4）。

5.内部填充工作液: （1）硅油 （2）根据客户需求填充

6.工作条件

　(1)温度 环境温度 - 20~+[3]55℃ 被测介质温度- 20~+55℃

(2)工作压力 静负荷：用至测量上限值的3/4

(3) 交变负荷：用至测量上限值的2/3

(4) 短时压力：用至测量上限值

7.连接尺寸

(1)螺纹连接：M20*1.5（G3/8″ G1/2″）

(2) 法兰连接

A:机械工业部标准JB81-5 《平焊钢法兰》

B:化学工业部标准《耐酸平焊钢法兰》

C:根据用户需求定制

8:仪表外径 φ60mm φ75mm φ100mm φ150mm　

9:仪表执行标准JB/T8624-1997
