汽保设备压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，结构为全密
封型，具有较强的防被测介质腐蚀和抗环境腐蚀的能力，适用于腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外
部腐蚀环境中 ，广泛应用于石油、化工、冶金等工业。
|
型号 |
Y-40 Y-40Z |
Y-60 Y-60Z Y-60ZT |
Y-100 Y-100Z Y-100ZT |
Y-150 Y-150ZT |
Y-200 |
Y-250 |
|
公称直径 （MM） |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200 |
Φ250 |
|
接头螺纹 |
M10X1 |
M10X1 M14X1.5 |
M20X1.5 |
|||
|
精度等级 |
2.5 |
1.6 |
||||
|
测量范围 |
0~0.06 0.1 0.16 0.25 0.4 0.6 1 1.6 0~2.5 4 6 10 16 25 40 60 100 -0.1~0 -0.1~0.06 0.15 0.3 0.5 0.9 1.5 2.4 |
|||||
|
MPA |
||||||
|
参数 |
使用环境条件：－40～70℃，相对湿度不大于85% 温度影响：使用温度偏离20±5℃时，影响误差变化不大于0.4%/10℃ |
|||||
外形尺寸：单位：mm
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
|
60 |
76 |
4.5 |
≤60 |
|
14 |
36 |
66 |
M14x1.5；Z1/4,1/4NPT |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
抗工作环境振动：V.H.4级（外壳内充液） V.H.4级（外壳内充液）
外壳防护等级：IP64
重量：0.2kg 0.6kg 1.0kg
内牙：ZG1/8

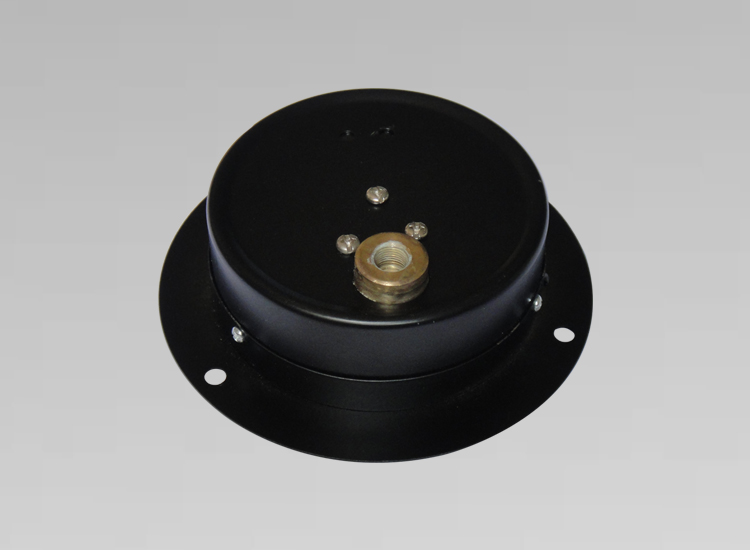

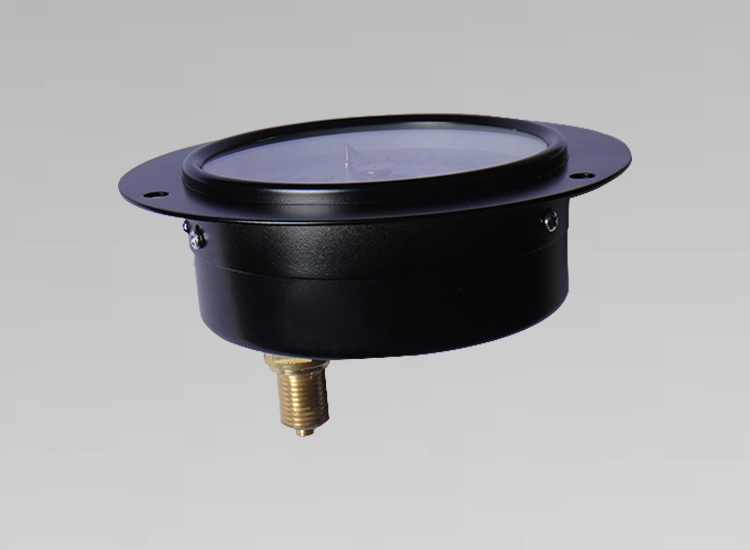

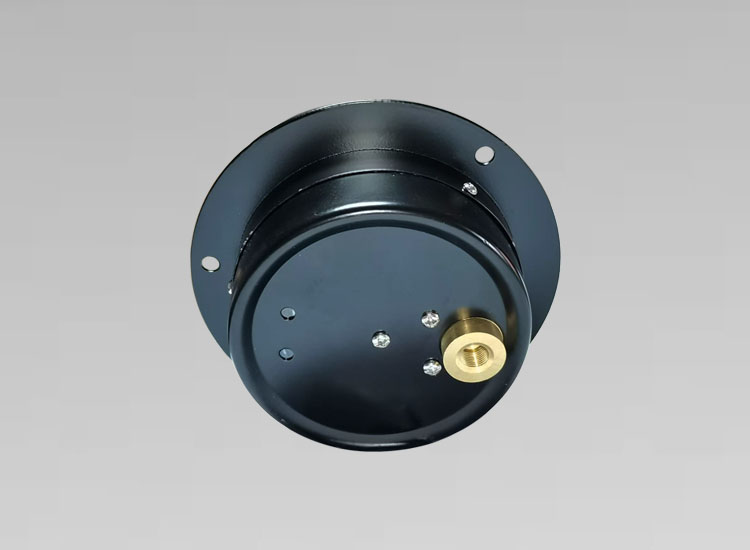

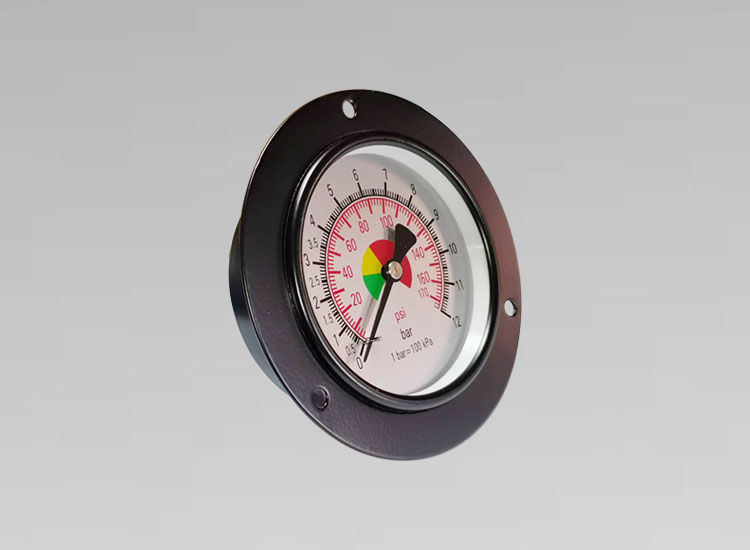

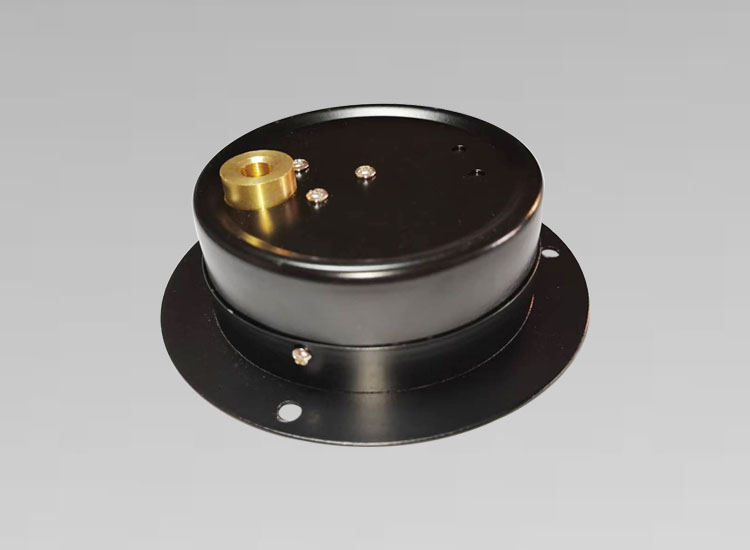

汽保设备专用压力表，广泛用于汽保行业，汽车行业。
